LBT-C20噪聲傳感器應用案例

一、傳感器與PC、PLC、DCS等控制設備兼容而組成的精細噪聲測量系統

LBT-C20噪聲傳感器具有聲級計的全部功能，并克服了傳統手持式聲級計信號輸出復雜、不便遠程傳輸?shù)娜秉c。不需外加任何采集卡及信號轉換設備，無需量程切換，可將測得的聲壓級RS-485、4-20mA電流輸出、還可選擇1-5V或2-10V電壓輸出聲壓級實時數據，傳輸距離大于1km。

1、 華南XXXX有限公司(4-20mA電流輸出，用于廠界噪聲巡檢報警判定)

2、金茂集團（建材）有限公司 (485輸出，與PM2.5溫度、風速等組成環境體驗館)

3、睿孚(上海)測試技術有限公司 （2-10V電壓輸出，實時監控噪聲數據及曲線）

 4、噪聲報警應用：噪聲傳感器IO口可輸出報警信號（3.3V高電平），用于驅動后端的聲光報警設備。加數傳模塊可實現遠程噪聲報警。

二、傳感器對一個聲源（單個設備）同時聲壓級測量，得到實時判定結果

　　　定點在線實時噪聲監控，用于機器設備、風機、水泵、電機、車輛、電器產品、隔聲效果等噪聲質量控制的。

1、山東省質檢所（32個點）

　　按檢測標準設定測量時間及噪聲限值，實時自動判定設備噪聲是否符合規定噪聲要求。自動生成聲壓測試曲線圖及監測報告等。

２、浙江旭日氣動公司靜音房內測量電機聲源噪聲

   按產品噪聲檢測標準的測量方法及噪聲限值規定，設定測量時間及噪聲限值，并實時自動判定電機產品噪聲是否符合噪聲要求。不合格輸出報警提示。自動生成聲壓測試曲線圖及監測報等。目的是取得相關產品的質量認證，或達標要求。也可對生產電機產品先行自測自檢對非標產品做對比檢測。

３、上海世進電子測量應用于隔聲效果對比

    即時顯示各點差值，取得隔聲效果的數據，并可配置動態顯示界面，直接觀察時域聲壓變化情況。對隔聲材料及降噪、隔音箱或消聲箱設備檢測，判定或做噪聲對比。

4、博世(長沙)汽車公司應用于汽車檢測：

     實時遠程（無線）同步采集（同步得到兩側的噪聲數值）噪聲測量汽車加速行駛車外噪聲檢測，全部數據無線傳輸，并存儲、打印。系統總體結構如圖所示：

5、上海云滌設備有限公司應用于家用電器

　　系統自動判定洗衣機整機噪聲，檢測室內外配置LCD顯示屏顯示實時聲音，軟件對超過設置上限聲音用紅聲顯示進行提示。數據正常則顯示為綠色。由CRY2110噪聲傳感器、工控主機、VGA分配器，兩臺LCD顯示器和配套監控軟件、測試架等構成。

三、傳感器與LED/LCD/數碼管可以連接組成噪聲顯示屏。

1、 接LCD噪聲顯示器（用于室內）

選用低功耗迷你電腦作為控制器，使用傳感器RS485轉換器，配上噪聲傳感器專用顯示軟件。通過VGA接口將噪聲數據顯示到LCD顯示器/電視機。

2、 接LED噪聲顯示器（用于戶外）

３、應用于環境信息顯示屏（噪聲、PM2.5可直接驅動顯示或帶儲存或遠程發送）

四、傳感器可組成一套多個噪聲源監控系統

　　　通過有線或無線方式（含網線、光纖、470M、WIFI、GPRS/3G），將遠端的噪聲數據實時傳輸?shù)接嬎銠C，用以監控、分析與判斷噪聲大小、廣泛用于城市區域、社會生活（廣埸，公園）、廠區、工地、學校、醫院的實時噪聲監控或報警。還可屏點接合以及與其它環境參數進行組成監控系統。

1、 環保局噪聲自動監測系統

　　大豐市、東臺市、宿遷市環保局建設城市區域噪聲顯示屏。它可應用于1個或多　個測點，進行長期噪聲定點監測，以獲得某一區域或整個城市的環境噪聲平和噪聲污染的時間分布。LED現場顯示屏實時顯示本地噪聲數據，讓公眾及時了解環境信息。同時環保局控制中心接收監測實時采集數據。

2、城市管理

　　陜西省咸陽執法局（30個噪聲敏感區）、寧波鎮海區城管局（10個噪聲敏感區）對無噪聲污染源的排放，采用網線傳輸方式，全天候噪聲監測，分時段設置報警、自動　記錄下每時每刻的噪聲級變化情況，完全進入自動化、智能化。

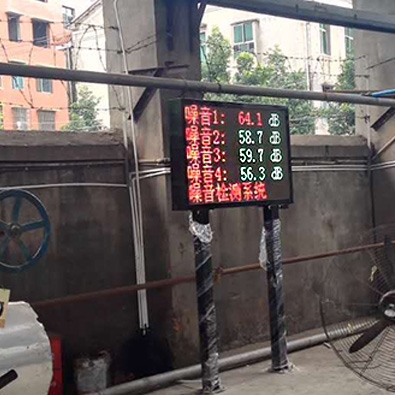

3、工廠噪聲監控

     　廈門智欣建材集團有限公司：由屏顯示（室內室外各一個），用470M無線發送2個區域噪聲、PM2.5、溫濕度監測數據，對廠區噪聲環境全天候監管。自動判斷并 記錄噪聲及相關數據。

4、學校、度假村、監獄等

　　　河北普聯集成商等：同步采集并實時LED顯示多個監控點采集數據，并通過470M無線方式傳輸?shù)?，軟件提供接口（報警）、?shù)據可存儲、打印等。

噪聲監測系統
